REMOVAL AND INSTALLATION
cautionWhen connecting the transmission fluid cooler and the oil cooler hose, be careful not to let the transmission fluid or the like adhere.
Pre-removal and post-installation operation
  • Engine Room Under Cover Front A, B and Engine Room Side Cover Removal and Installation. (Refer to GROUP 51 - Under Cover )
  • Engine Coolant Draining and Refilling (Refer to GROUP 14 - On-vehicle Service, Engine Coolant Change ).
  • Transmission Fluid Draining and Refilling (Refer to ).
  • Air Cleaner Intake Duct Removal and Installation (Refer to GROUP 15 - Air Cleaner ).

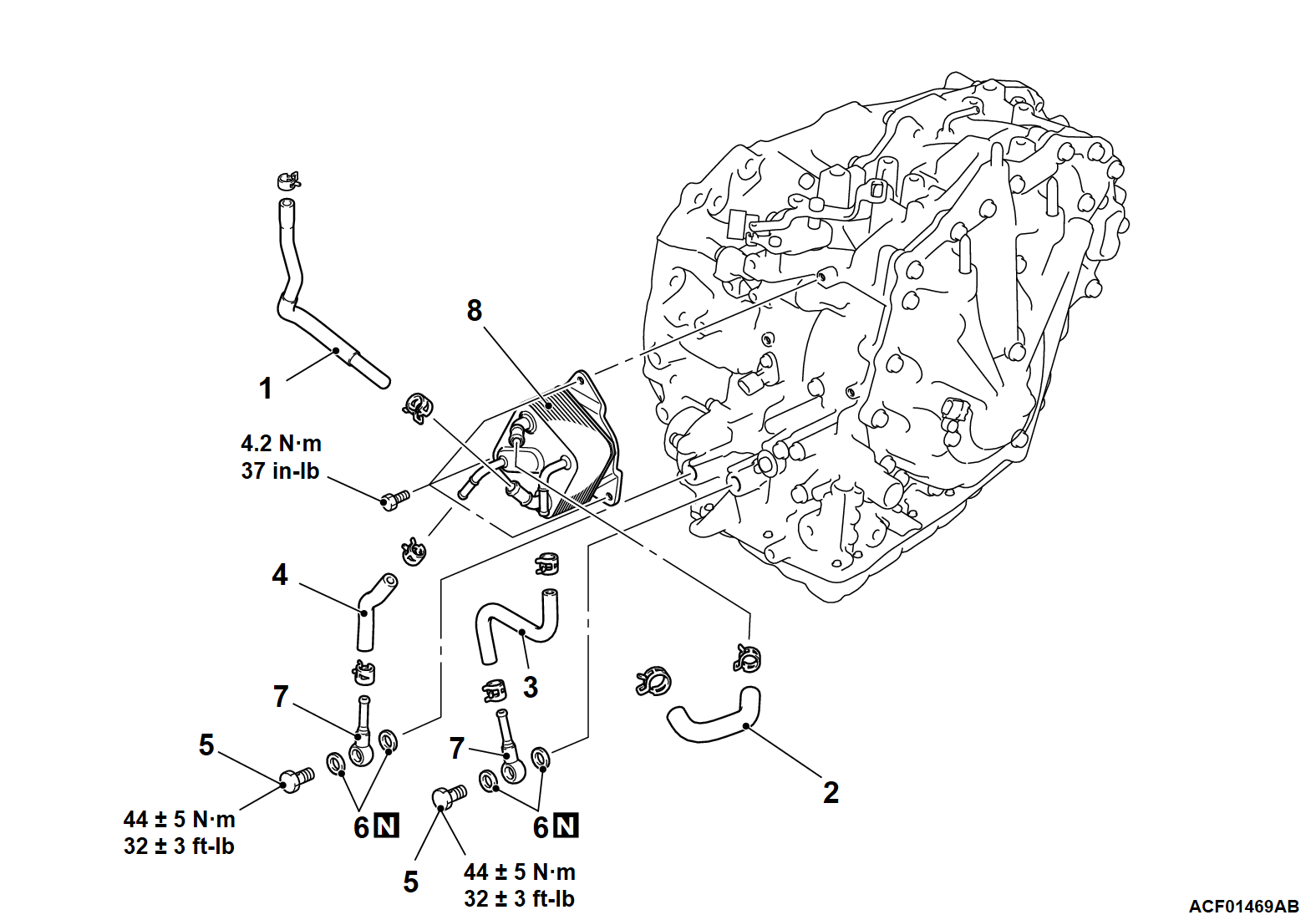

<Vehicles without air-cooled oil cooler assembly>
Removal steps
1.Water feed hose
2.Water return hose
3.Oil cooler feed hose
4.Oil cooler return hose
5.Eye bolt
6.Gasket
7.Oil cooler pipe assembly
8.CVT fluid cooler

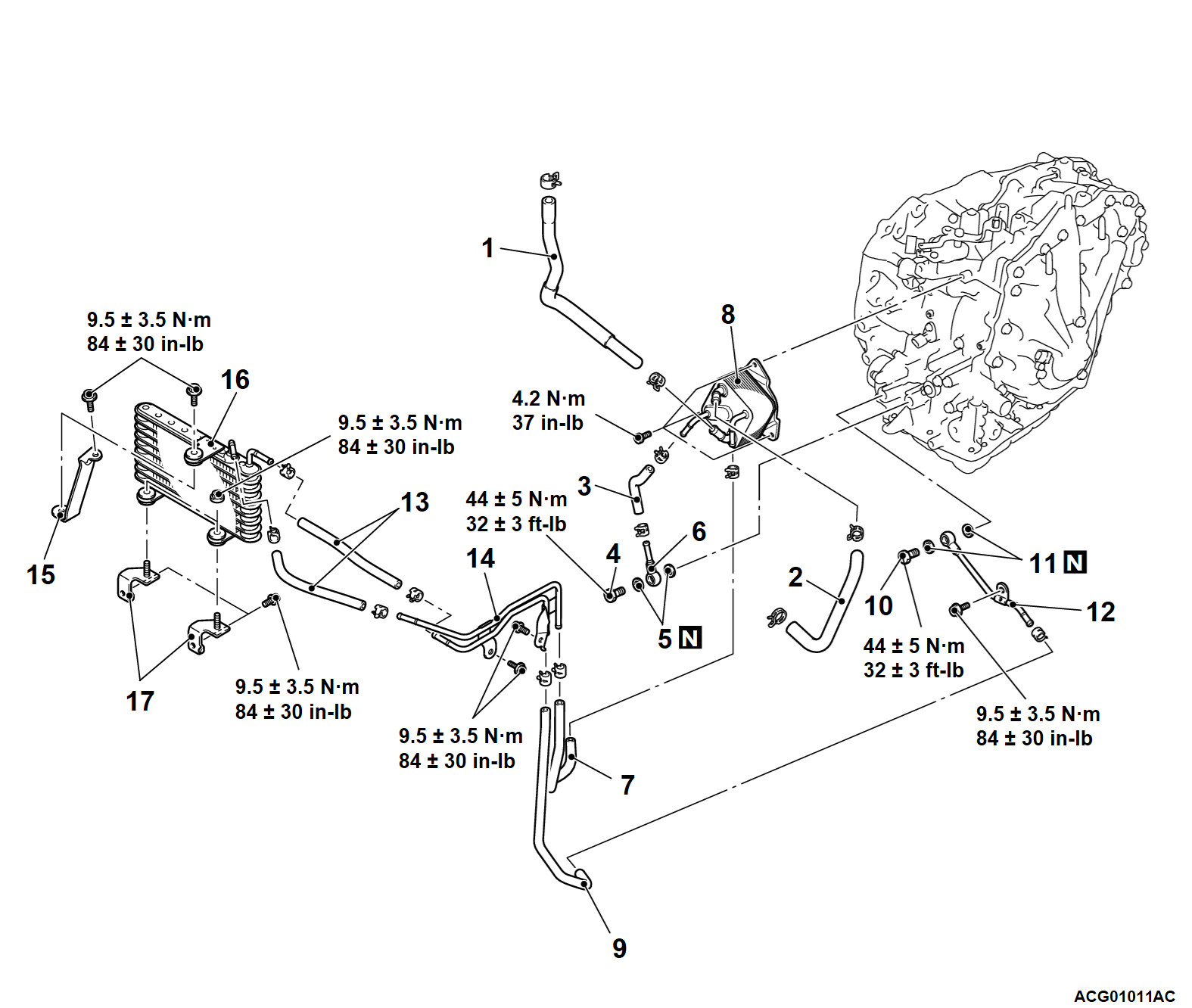

<Vehicles with air-cooled oil cooler assembly>
Removal steps
1.Water feed hose
2.Water return hose
3.Oil cooler feed hose
4.Eye bolt
5.Gasket
6.Oil cooler pipe assembly
7.Oil cooler return hose
8.CVT fluid cooler
9.Oil cooler feed hose
10.Eye bolt
11.Gasket
12.Oil cooler tube assembly
13.Oil cooler hose
14.Oil cooler tube assembly
15.Oil cooler A bracket assembly
16.Oil cooler assembly
17.Oil cooler B bracket assembly
